kalibrasi fox polaris

 step by step kalibrasi printer outdoor fox/ limo polaris 15pl

1. buka software POLA SERVER

2. setting voltase

3. buat file kotak blok cmyk100% ukuran 10x10cm. eksport jpg dengan nama blok10

4. print file blok10 tersebut dengan speed LOW. Mode :TEST MODE.

perhatikan jarak sapuan pertama dengan kedua.klik ctrl+alt+shift+e bersama untuk masuk ENGINER SET.  rubah nilai pada feed compensation sampai sapuan pertama dan kedua ketemu.

          setting speed H=950 M=750 L=550

5. buat file kotak outline ukuran 10.10cm, outline cmyk100% 1pt

 eksport dgn nama K1.jpg

6. (1) klik parameter set pada pola serve

    (2) centang hanya warna C dan M

    (3) print mode TEST MODE dan SHAPE line

    (4) klik panah utk masuk menu selanjutnya

7. print file K1 dengan speed medium

    perhatikan sapuan pertama. cyan sebagai acuan. misalnya posisi magenta disebelah kanan, maka nilai m1-m4 dikurangi nilainya.jika disebelah kiri ditambah nilainya. kemudian diprint ulang. lakukan sampai cyan dan magenta menyatu

    lakukan pada warna lainnya. cyan-yellow, cyan-black. kemudian centang semua kalau sudah ok

8 perhatikan sapuan kedua, sama seperti HOR RECOUP, jika magenta disebelah kanan, dikurangi nilainya pada BI_RECOUP begitu sebaliknya.

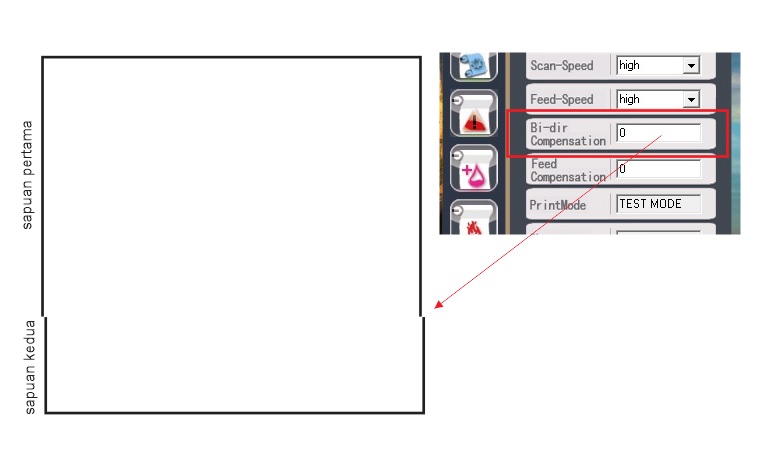

9. print file K1 semua warna dicentang. perhatikan pertemuan sapuan pertama dgn sapuan kedua. ubah nilai BI-DIR compensation pada pola server sampai kedua garis menjadi lurus

10. siap utk cetak. gunakan 3pass hugh wave utk hasil maksimal

  --setiap perubahan parameter harus klik OK
